來源：克三關洪亮 ：《裝配式建筑全成本管理指南》副主編。遼寧工程技術大學工程碩士，高級工程師、一級注冊結構工程師?，F任都市發展設計有限公司結構副總工程師、裝配式建筑設計研究所所長。擔任大連市裝配式建筑及全裝修住宅項目督導、咨詢、技術服務工作，大連市裝配式建筑項目檢查組專家。

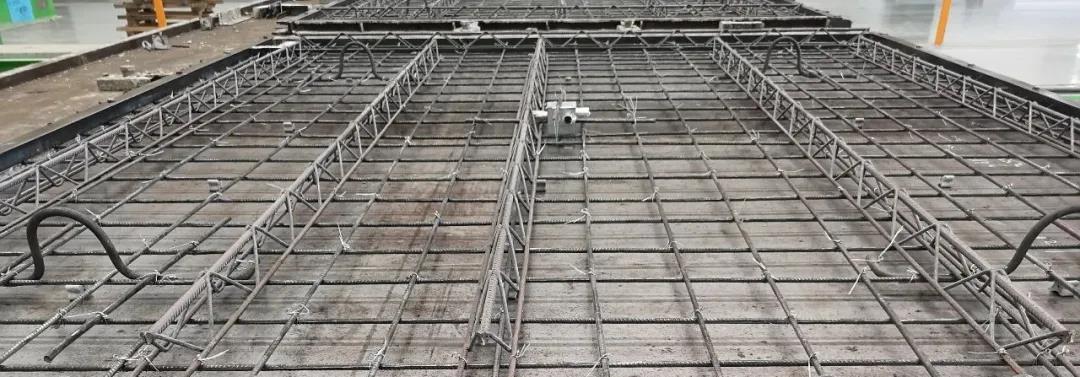

鋼筋桁架在預制底板中占鋼筋總含量的40%～50%左右，因此在預制底板中充分利用鋼筋桁架，會取得較好的經濟性。預制板的寬度主要受限于運輸條件、吊裝條件，進行拆分設計時應充分考慮預制板的經濟性。根據《裝配式混凝土結構技術規程》（JGJ1-2014）中的要求，桁架鋼筋距板邊不應大于300mm，間距不宜大于600mm，當預制底板寬度介于1800mm至2400mm之間時，鋼筋桁架均為4根。

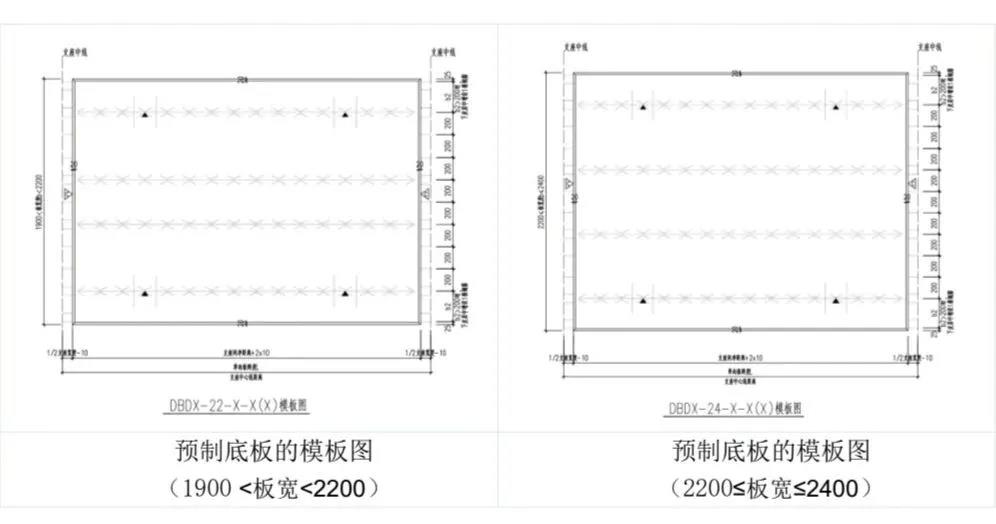

不同寬度預制底板的模板圖詳見下圖。

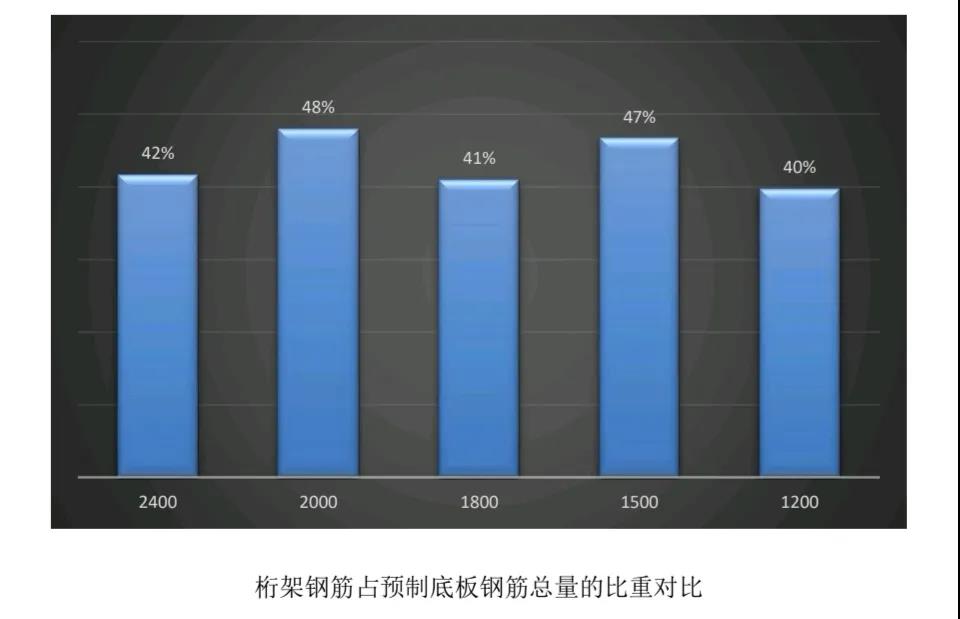

厚度為60mm的預制單向板底板，桁架鋼筋占預制底板鋼筋總量的比重如下表：

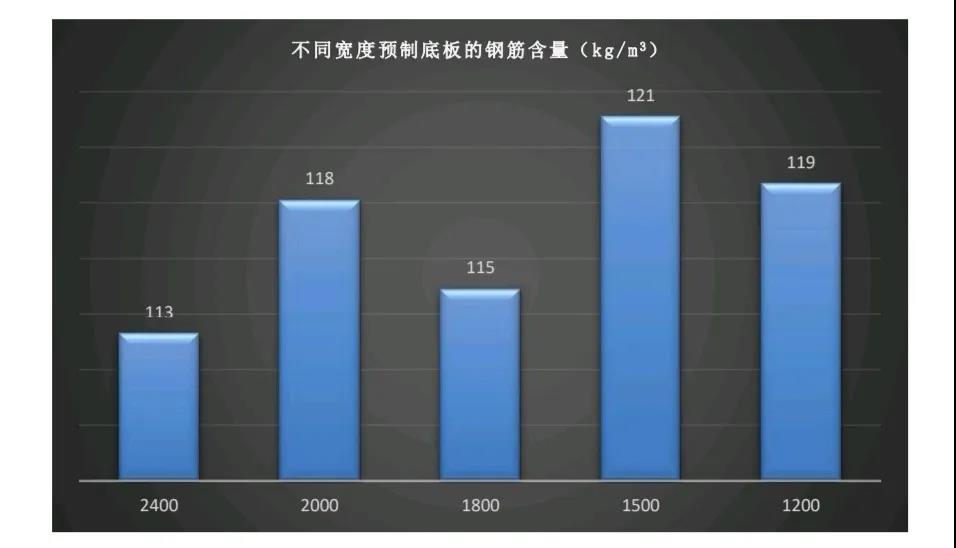

以3000mm跨度、厚度為60mm的預制單向板底板，不同寬度的鋼筋含量進行對比如下圖：

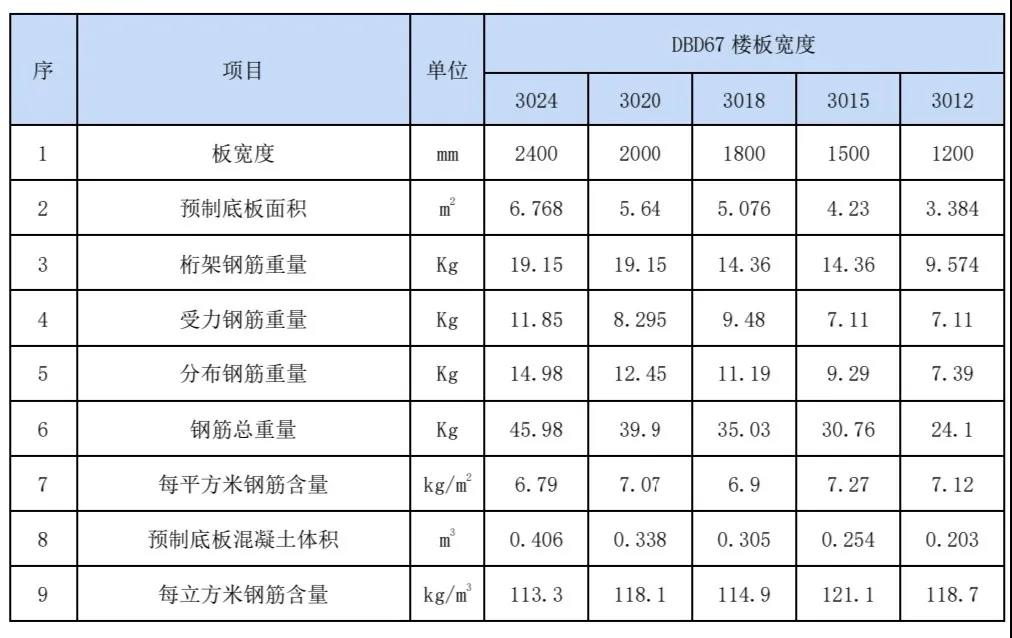

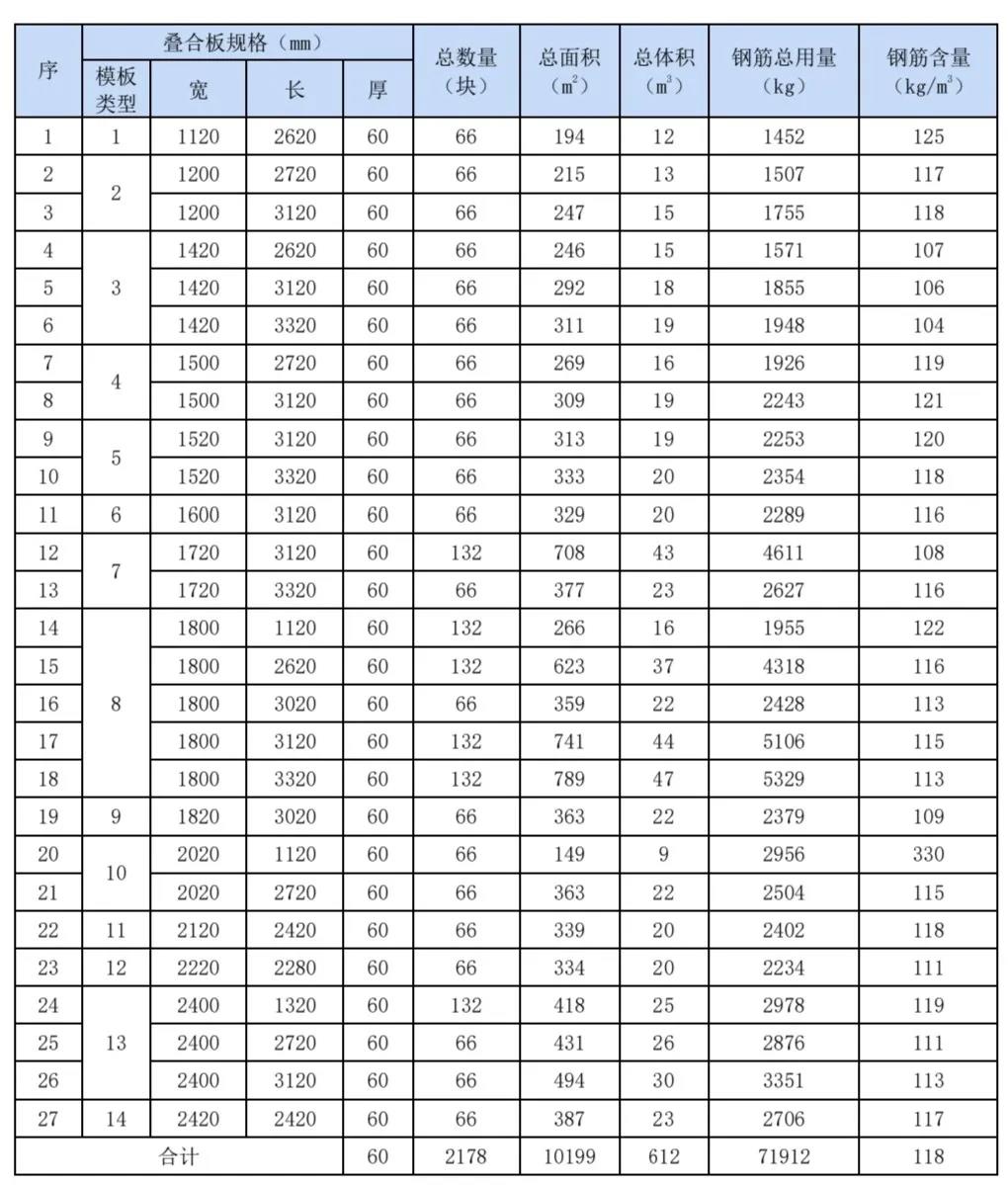

不同寬度預制底板的鋼筋含量計算明細如下表所示：
根據上表可知：
因此，在預制底板中充分利用鋼筋桁架，在拆分設計時設置合理的板寬可以取得較好的經濟性。
